Đầu phun canon

Cấu tạo và nguyên tắc hoạt động của đầu phun Canon và các công nghệ đầu in thông dụng nhất trên thị trừong hiện nay.

Chuyên trang máy in khổ lớn chia sẽ với các bạn những kinh nghiệm thực tế cách bảo quản đầu in được lâu bền nhất.
Trước tiên chúng ta tìm hiểu sơ lựợc về công nghệ in phun: cấu tạo, chức năng và nguyên tắc hoạt động của đầu phun máy in phun khổ nhỏ và máy in khổ lớn của tất cả các hãng nói chung như Canon HP,  Epson ......
Công nghệ in phun với đầu phun hoạt động trên nguyên lý nào? Chức năng và nhiệm vụ của đầu phun máy in Canon

Cấu tạo đầu phun canon

Dau phun Canon , hay còn  gọi (Canon Print head )  là một bộ phận quan trọng nhất không thể thiếu của máy in thuộc dòng máy in phun mực Canon Pixma hoặc IPF .Đầu phun có nhiệm vụ truyền tải mực in từ các hộp mực, các bình chứa mực thông qua ống dẫn đến các vòi phun và sau đó phun lên bề mặt giấy in một cách chính xác thông qua hệ thống vòi phun (Nozzel) cực nhỏ.

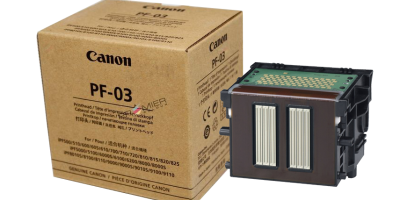

Hình ảnh của một chiếc Dau phun Canon ,máy in Canon sử dụng các loại đầu phun cơ bản sau :

Đầu phun máy in Canon Pixma dạng tích hợp nguyên khối bao gồm cả mực và đầu phun dính liền nhau, với các dòng máy chạy loại đầu in canon này rất tốn kém vì mỗi lần thay thế mực đồng nghĩa với thay thế luôn cả đầu phun và thay luôn cả những màu chưa sử dụng tới
Ví dụ dễ hiểu hơn là 3 màu xanh đỏ vàng nằm chung một khối dính cả mực và đầu in, trong khi đó chúng ta sử dụng mực đỏ nhiều và màu đỏ hết trước, tuy nhiên ta không thể thay một màu đỏ mà phải thay luôn cả ba trong khi 2 màu còn lại chưa sử dụng nhiều. Duầ phun dạng nầy thường gặp ở các dòng máy rẻ tiền của hãng Canon và HP

Cấu tạo của đầu phun máy in Canon

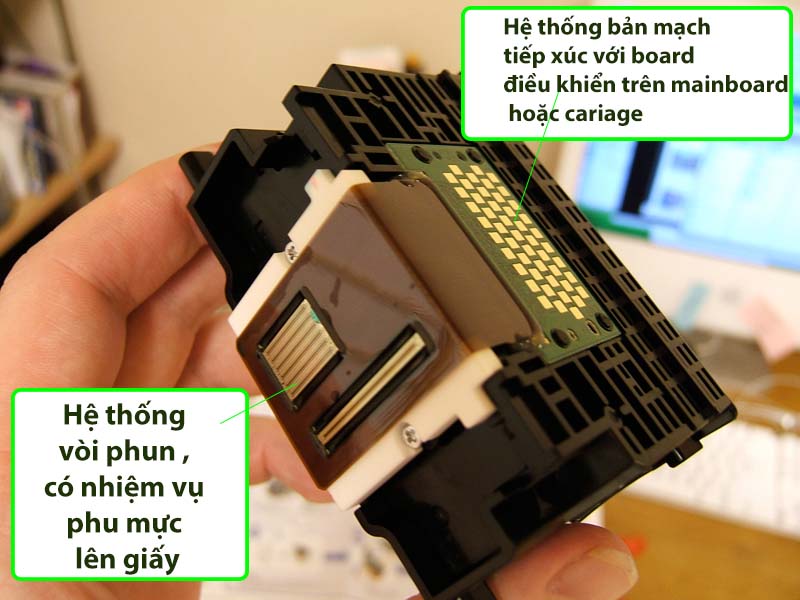

Đầu in canon là tích hợp của hệ thống bản mạch tiếp xúc với board mạch điều khiển việc phun mực (nằm trên mainboard hoặc board Carriage )  và hệ thống vòi phun được xếp thành từng hàng riêng lẻ cho từng màu mực trong mỗi chiếc đầu phun Canon.

Cấu tạo đầu phun Canon Printhead

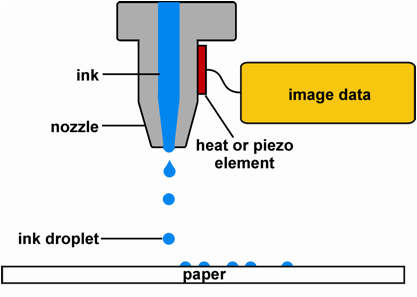

Nguyên lý phun mực tạo ra chi tiết hình ảnh trên đầu in Canon  .

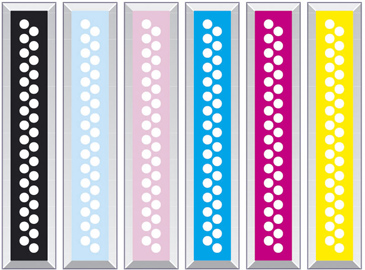

Bề mặt Đầu in Canon (Canon printhead) nhìn từ bên ngoài :

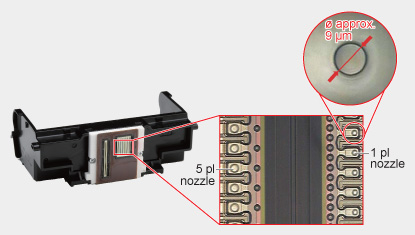

Dau phun Canon là hệ thống gồm hàng trăm nghìn thậm chí hàng triệu vòi phun được xếp thành từng dãy vòi phun cho từng màu riêng lẻ. Ngày nay công nghệ in phun cải tiến rất nhiều máy in sử dụng càng nhiều màu , có độ phân dãi càng cao thì số vòi phun sẽ càng nhiều lên đến 2.560 vòi phun với kích thước vòi phun cực nhỏ cho ra hình ảnh thật mịn với độ phân giải cao. Kích thước của các đầu phun Canon phổ biến trên thị trường hiện nay vào khoản 1pl cho đến 4pl .

voi phun canon

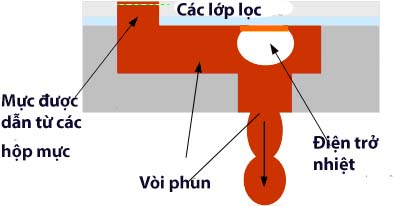

Cấu tạo bên trong từng vòi phun của một chiếc Dau phun Canon:

Cấu tạo vòi phun , đầu phun máy in Canon

Mỗi vòi phun bên trong Dau phun Canon đều cấu tạo từ các thành phần cơ bản như hình bên trên . Nguyên tắc phun mực từ đầu phun lên giấy thông qua vòi phun như sau :

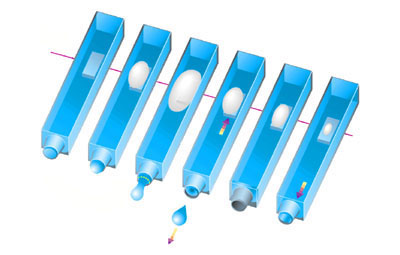

Tín hiệu image data được truyền từ bộ vi  xử lý hình ảnh trung tâm ( mainboard ) đến board điều khiển hoạt động của đầu phun để điều khiển việc đốt điện trở đóng ngắc vòi phun mực . Khi nhận được tín hiệu phun mực . Đầu phun sẽ điều khiển tăng nhiệt độ của điện trở nhiệt được gắng trên mỗi vòi phun. Điện trở nhiệt được tăng nhiệt độ lên đến khoảng 250-300 độ c để nung nóng mực in bên trong vòi phun. Khi đó mực in được nung nóng , gia tăng áp suất đồng thời tạo ra các bọt khí và bắn lên bề mặt giấy . điện trở nhiệt sẽ thay đổi (giảm ) nhiệt độ đột ngột làm cho áp suất bên trong vòi phun thay đổi , các bong bóng khí này sẽ vỡ ra tạo áp lực phóng thích các giọt mực ra ngoài đồng thời nạp tiếp mực từ các hộp mực vào đầu phun.
Nói ví dụ nôm na cho dễ hiểu: Ở nhà chúng ta đung một ấm nước đầy khi đạt đến 100 độ C thì nước sẻ sôi và vẩn tiếp tục đung cho nhiệt độ cao hơn thì chúng ta thấy hiện trợng nước phun ra vòi ấm vì có áp xuất cao trong ấm thậm chí bay cả nấp ấm ra ngoài

Tại sau đầu phun Canon HP Epson dễ bị hư hỏng khi sử dụng mực in tương thích , mực liên tục  ?
Cũng như phần giải thích bên trên, khi ta dung ấm nước với nhiệt độ cao đến một lúc nào đó nước sẻ bốc hơi và cạn dần cho đến lúc khô lúc này nhiệt đọ lại càng gia tăng làm cho cháy ấm và hư ấm nếu là ấm điện sẽ cháy điện trở của ấm gây cháy nổ rất nguy hiểm.

Máy in cũng vậy thường người dùng hay sử dụng mực tương thích, mực in liên tục các chip quản lý mực thông minh sẽ đựợc khóa không còn khả năng cảnh báo lựợng mực sắp hết trong bình nên rất nguy hiểm khi ta cứ in mà bên trong đầu phun không có mực. Chưa kể đến các dạng mực tưong thích có chất lượng kém được sản xuất bằng công nghệ thô sơ , lạc hậu , đơn giản làm cho chất lượng mực in không ổn định.Kích thước gọt mực lớn , bên trong mực có lẫn tạp chất , cặn bả ... . Trong khi đó ngày nay các hãng sản xuất máy in như Canon , HP, Epson đều áp dụng kỹ thuật tiên tiến để tạo ra các đầu phun có độ phân giải cao , kích thước vòi phun cực nhỏ (1pl) nhằm tăng chất lượng bản in . Do đó nếu sử dụng mực tương thích , mực liên tục sẽ làm cho đầu phun dễ bị nghẹt , tắt , hư hỏng .

Cách xử lý khi đầu phun bị tắt nghẽn , hư hỏng ? Việc ngâm hút tác động bằng xi lanh ống tiêm đầu phun Canon có thực sự mang lại hiệu quả không?

Theo như nguyên lý hoạt động của đầu phun máy in Canon nói trên thì ta có thể thấy được nếu đầu in bị hư hỏng sẽ do cặn bả, tạp chất có trong mực in làm nghẹt các lớp lọc hoặc chết các điện trở nhiệt trên vòi phun thì việc ngâm,hút, bơm đầu phun có tỷ lệ phục hồi rất thấp trừ khi có những hóa chất dặt biệt chuyên dụng. việc ngâm hút đầu phun Canon thực sự chỉ mang lại hiệu qua khi bạn đang sử dụng mực in chính hãng và nguyên nhân tắt nghẹt đầu phun là do các lớp lọc ở đầu phun bị bám tạp chất cặn bả hoặc do máy ngưng sử dụng lâu ngày làm cho mực in bị khô , bám cặn trên vòi phun .

Nếu đầu phun bị hư hỏng các điện trở đốt nhiệt trên đầu phun thì việc ngâm hút đầu phun đều không mang lại hiệu quả, đôi khi còn ảnh hưởng đến máy. Chỉ có cách thay đầu phun mới.
Theo kinh nghiệm trên 90% đầu phun khi ngâm hút và thao tác sai cách hoặc lạm dụng quá mức gây ảnh hưởng đến máy một cách nghiêm trọng là là chết các bo mạch điều khiển chính của máy vì bị chạm do đầu phun bị chập vì vô nước và chạm điện trở.

Cách đơn giản để nhận biết đầu phun Canon bị hư hỏng điện trở nhiệt trên vòi phun hay chỉ bị nghẹt do tạp chất như sau:

Nếu đầu phun Canon bị chết một vài điện trở nhiệt trên vòi phun thì trên bản in ra chúng ta thấy các điểm ảnh bị mất , các sọc trắng trên bản in xuất hiện một cách đều đặng và có chu kỳ lặp lại chính xác.
Nếu số lượng điện trở nhiệt bị chết nhiều thì máy in sẽ báo lỗi đầu phun và lúc đó máy ngừng hoạt động cho đến khi thay mới đầu phun và thậm chí đôi khi phải thay luôn bo điều khiển

Nếu đầu phun bị nghẹt do bám mực , tạp chất thì các điểm mất ảnh, sọc trên giấy xày ra ngẫu nghiên không mang tính chu kỳ chính xác . Trường hợp này nếu sọc ít thì ta có thể tiến hành ngâm, hút đầu in với những hóa chất chuyên dụng và nên tham khảo ý kiến các chuyên gia vì ngày nay trên thị trừong có rất nhiều laọi hóa chất có nguồn gốc khác nhau và có công dụng riêng cho từng loại mực cho từng loại đầu in khác nhau

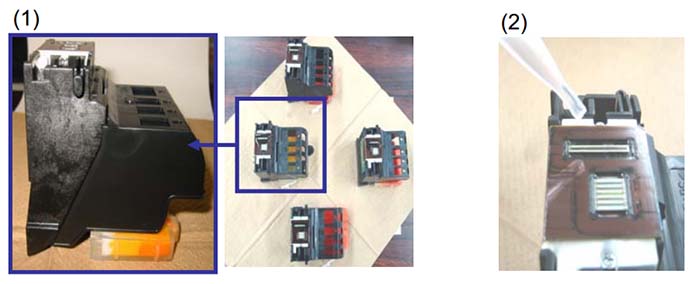

Cách phục hồi đầu phun canon bị nghẹt do bám mực , tạp chất .

Ngâm đầu phun trong nước hóa chất chuyên dụng trên 2 giờ hoặc qua 1 đêm, chú ý không để hóa chất tiếp xúc vào các bản mạch của đầu in, cách 30 phút dùng tâm bông lau nhẹ mặt đầu in, có thể hút hoặc bơm nhẹ đầu in và không nên cố gắn nặng tay khi thấy đầu ghẹt nặng và cần phải có thời gian ngâm cho cặn bả tan ra

Lấy đầu phun ra ngoài lau chùi sạch và sấy khô trước khi cho vào máy. Lưu ý tránh sấy xịt hơi lên bề mặt vòi phun

Thực hiện thao tác vài lần cleaning print head tự động chức năng này trên máy in phun nào cũng có

Cách sử dụng, bảo quản đầu phun canon hiệu quả , kéo dà tuổi thọ đầu phun Canon

Sử dụng mực chính hãng, nếu mực tưong thích thì nên chọn những nhà sản xuất có uy tính, đựoc nhiều ngừoc sử dụng và có chất lượng tốt, với quy trình và công nghệ sản xuất dặt tiêu chuẩn ISO, tiêu chuẩn vệ sinh môi trường, các tiêu chuẩn quốc tế…
Đối với máy in với số lượng nhiều hơn mỗi lần ra lệnh in, ít nhất mỗi ngày nên in 1 vài tờ. Không tắt mở máy thường xuyên sẽ giúp bạn tiết kiệm được rất nhiều mực in và chi phí
Mỗi ngày nên mở máy in ít nhất một lần sẽ làm hạn chế việc đầu phun bị khô , nghẹt.
